Düsenstrahlverfahren

Sichere Abdichtung von Baugruben und Stabilisierung des Bodens

Um beispielsweise dichte Baugrubenverbauten zu erstellen, Baugrubensohlen abzudichten oder Fundamente bestehender Gebäude zu unterfangen, wenden wir das Düsenstrahlverfahren an. Bei dem Verfahren wird das Bodengefüge durch einen hochenergetischen Flüssigkeits-/ Suspensionsstrahl aufgelöst. Gleichzeitig werden die Feinteile des Bodens ausgetragen, mit Zement vermischt bzw. ergänzt und somit verfestigt.

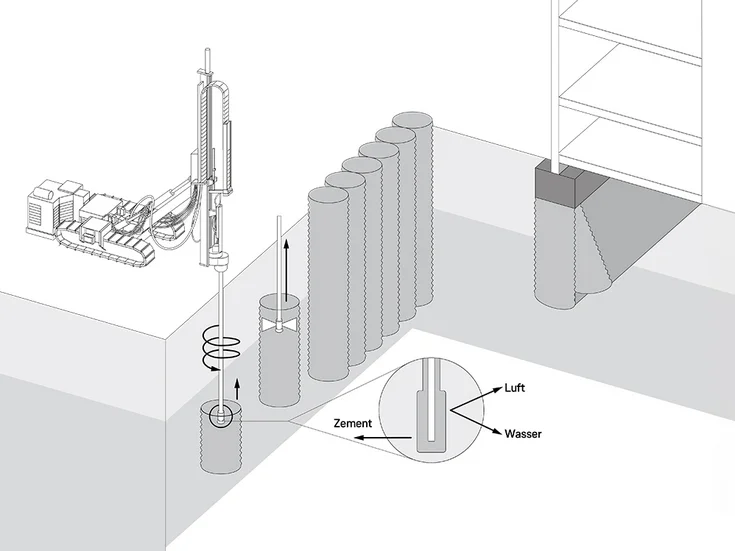

Herstellung

Ein Spezialgestänge wird mittels unverrohrter Rotationsbohrung und Bohrspülung bis zur Bohrlochsohle abgeteuft. Beim Rückziehen wird der anstehende Boden mit dem rotierenden Schneidestrahl (horizontaler Wasser- und/ oder Suspensionsstrahl mit oder ohne Luftzusatz) aufgeschnitten und gleichzeitig mit der Zementsuspension vermischt.

Prüfungen

Probesäulen
Temperaturmessungen im Zentrum der Säule zur Bestimmung des Durchmessers und Zementgehalts der Säule (Tempjet)
Bestimmung des Durchmessers durch geophysikalische Messung an Pegelstangen

Anwendungen

Gebäudeunterfangungen und Gründungssanierungen
Baugrubensicherung
Tiefgründungen und Fundamentverstärkungen
Abdichtungselemente (Dammabdichtungen, Säulen oder Lamellenwände, Fugenabdichtungen)
Dichtsohlen und Grundwasserdurchlässe

Technische Daten

Bohrtiefen	bis 40 m
Durchmesser	80 bis 300 cm (je nach Bodenverhältnissen)
Schneidedruck	300 bis 600 bar
Druckfestigkeit	2 bis 10 N/mm² (übliche Werte abhängig von den Bodenverhältnissen)
Durchlässigkeit	10^7 bis 10^9 m/s
Gerät	tragbare Lafette 0,25 t, Raupenbohrgerät 30 t
